Messing Beispiele


Afris Logo Fußbodenheizungsverteiler Fußbodenheizungsverteiler Ursprünglicher Prototyp mit angeformten Gewinde und Befestigungselementen.

Fußboden Heizungsverteiler für Afriso Euro Index

Dieser Verteiler wird mit HEATforming in ECOBRASS, einer bleifreien Messinglegierung, hergestellt. Diese bleifreien, umweltfreundlichen Legierungen lassen sich Üblicherweise nicht im kalten Zustand sinnvoll umformen.

Fußbodenheizungsverteiler Fußbodenheizungsverteiler

Das finale Design des Verteiler mit IHU/Hydroforming umgeformt, wobei nicht ECOBRASS sonder die besser kalt umformbare Legierung M37 (CuZn37) zum Einsatz kam. Um den dargestellten Umformgrad zu erreichen, waren im IHU/Hydroforming 3 Umformschritte notwendig. Hierzu mussten drei Gravuren angefertigt werden und nach jedem Umformschritt musste Zwischengeglüht werden (Insgesamt 4 mal, so dass noch die mechanische Bearbeitung folgen kann).

Fußbodenheizungsverteiler Vernickelter Verteiler

Im Vergleich der Verteiler mit HEATforming in ECOBRASS in einem einzigen Umformschritt (16 Sekunden) umgeformt. Im Dombereich konnten viel engere Radien realisiert werden. Der Verteiler wurde so konstruiert, dass aus einem langen Verteiler kürzere geschnitten und zum Einbau fertig mechanisch bearbeitet werden.

Werkstoffkonzept von EDAG Light Car Open Source Die oberen Gewinde für die Ausgänge wurden eingelötet
Werkstoffkonzept von EDAG Light Car Open Source Vernickelter Verteiler. Die Oberfläche nach dem HEATforming wurde nicht weiterbehandelt. Nach der mechanischen Bearbeitung wurde der Verteiler von Schmiermitteln gereinigt und vernickelt.
Einbaufertiger Verteiler in ECOBRASS Einbaufertiger Verteiler in ECOBRASS
Einbaufertiger Verteiler in vernickeltem ECOBRASS Einbaufertiger Verteiler in vernickeltem ECOBRASS
FSB-Logo Türdrücker

Antimikrobakterieller Türdrücker für Krankenhäuser und öffentliche Gebäude für FSB

Dieser Türdrücker wurde mit HEATforming in der bleifreien Messinglegierung ECOBRASS hergestellt. Diese Legierung ist bei Raumtemperatur nicht umformbar und kann nur über Gussverfahren in eine solche Form gebracht werden. Dadurch vervielfacht sich das Gewicht zu einem hohlen Bauteil (Lebensdauer der Türschlossfeder wird beeinträchtigt) und die Oberflächenbehandlung wird aufwendiger.

Antimikrobakterieller Türdrücker Ein Ende des Rohlings wurde über Fließrollen verschlossen und danach grob vorgebogen, so dass es in die Werkzeuggravur eingelegt werden konnte.
Antimikrobakterieller teilweise umgeformter Türdrücker Teilweise umgeformter Türdrücker, mit Schnitten in verschiedenen Bereichen.
Antimikrobakterieller Türdrücker HEATgeformter Türdrücker vor der finalen mechanischen Bearbeitung und Feinschliff/Politur.
Antimikrobakterieller Türdrücker mit Schnitten in verschiedenen Bereichen Der fertig polierte einbaufertige Türdrücker.
Antimikrobakterieller Türdrücker

Messing 1

Umgeformter Demonstrator in 3mm Messing (CuZn 37 oder ECOBRASS).

Antimikrobakterieller Türdrücker

Messing 2

Teil eines Bauteils mit angeformten Gewinde, das leider im Ganzen nicht gezeigt werden kann. In CuZn 37 und ECOBRASS realisiert.

Antimikrobakterieller Türdrücker

Auslauf Prototyp

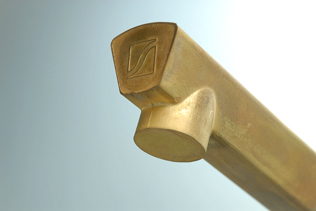

Ein Ende des Rohlings wurde über Fließrollen. Mit HEATforming konnte sowohl das verschlossene Ende detailgetreu mit Logo als auch der Auslauf in einem Prozessschritt ausgeformt werden
